在線激光打碼機
簡介：
該設備為全自動單軌PCB在線激光打碼設備，其原理是利用激光器產生的能量在PCB表面雕刻一維碼、二維碼、文字、符號等其他圖形，在PCB板表面留下永久記號的激光鐳射工藝。設備由運動十字加工平臺，視覺定位系統、激光打碼系統、煙塵凈化系統、自主開發軟件系統等組成。
適用范圍：
該設備用于PCB、芯片半導體等產品表面鐳射標刻。
適用行業：
廣泛用于集成電路、PCB板、FPC等行業。
機器特點：
●設備可接駁上板和下板機構或流水線，可接入客戶MES、ERP系統實現在線全自動PCB板打標功能。
●PCB可雕刻多個不同內容的一維碼、二維碼、文字、符號或圖形等信息;并讀取確認雕刻內容與標記的內容是否一致。
●設備內置翻板模塊，XY精密運動平臺可依次移動完成產品的正反面打標。
●設備對接流水線，PCB板自動流到設備內軌道，粗定位后通過CCD精定位，可精確確定打標位置。
●設備能適應不同大小的PCB板，可根據PCB板的大小來定制軌道的最大行程。
●激光可采用紫外激光、綠光激光或者光纖激光器,最小可雕刻出3mmx3mm多達18位字符的二維碼，且條碼槍、CCD均可順利讀取。
●方便維修，使用壽命長，體積小巧，節省占地面積，且適用于惡劣環境工作。
技術參數：
| 機器型號 | DIT-PLM-FB | DIT-PLM-GR | DIT-PLM-UV | |
| 激光特性 |
輸出功率 波長 光束質量 安全等級 激光發射器 |
20W 1064nm M2<1. 4 CLASS IV 1PG |
60W 532nm M2<1.1 CLASS IV YG HR |
100W 355nm M2<1.1 CLASS IV GL DL RF YG HR |
| 標刻與振鏡精度 |
標刻范圍 掃描精度 最小線寬 加工范圍 相機 相機讀碼 |
100*100mm(可選配) <±0.1mm <0.03mm 100*100-550*650mm 500萬 條形碼、二維碼 |
100*100mm(可選配) <±0.1mm <0.015mm 100*100-550*650mm 500萬 條形碼、二維碼
|
100*100mm(可選配) <±0.1mm <0.01mm 100*100-550*650mm 500萬 條形碼、二維碼 |
| 其他 |
控制系統 最佳運行環境 冷卻方式 電力需求 整機功率 外形尺寸 重量 |
PC 溫度:5℃-45℃;濕度:10%-80% 水冷/風冷 AC220V±10% 50hz/20A <1.5kw 1600*1450*1750(mm) <1000kg |
PC 溫度:18℃-26℃;濕度:10%-80% 水冷/風冷 AC220V±10% 50hz/20A <2.5kw 1600*1450*1750(mm) <1000kg |
PC 溫度:18℃-26℃;濕度:10%-80% 水冷/風冷 AC220V±10% 50hz/20A <2.5kw 1600*1450*1750(mm) <1000kg |

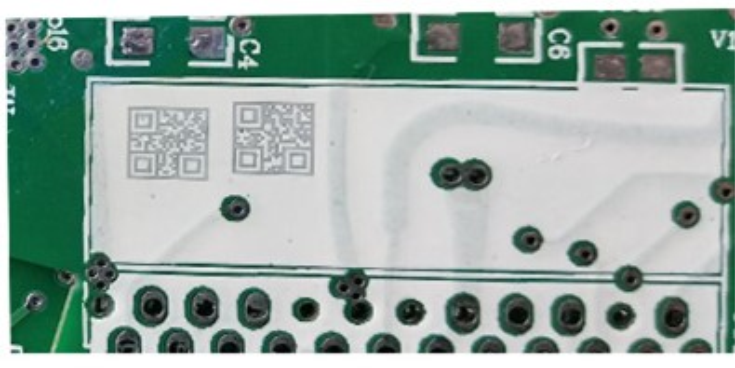

樣品展示：
該設備為全自動單軌PCB在線激光打碼設備，其原理是利用激光器產生的能量在PCB表面雕刻一維碼、二維碼、文字、符號等其他圖形，在PCB板表面留下永久記號的激光鐳射工藝。
